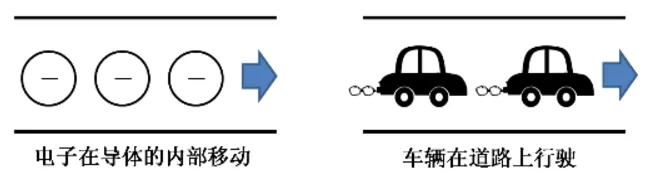

<電路是道路，電荷是車>如果將一個電路比作馬路的話，電荷的移動就好像車流一樣。

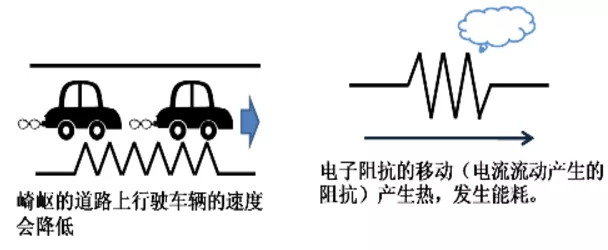

<阻抗是崎嶇的道路>道路凹凸不平的情況下，車的行駛速度雖然會減慢但還是會向目的地前進。在電路中，阻抗會產生熱并發生能耗(焦耳電)。

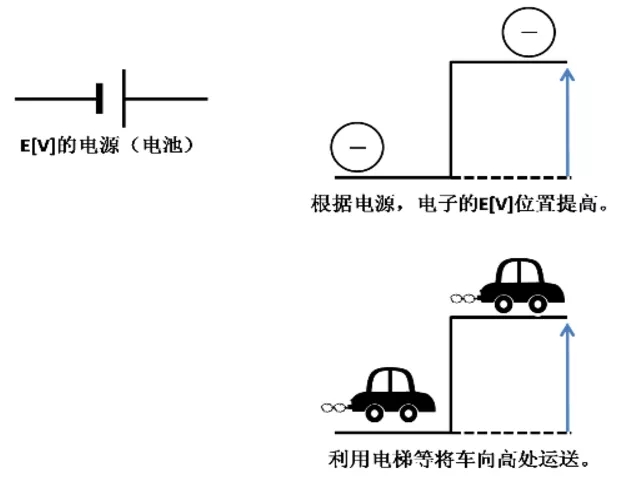

<電源(電池)是負載著電位差的裝置>電源是在兩端連接負載著E[V]電位差的裝置。這與汽車利用電梯，自動地向高為t[m]的位置移動是一個道理。



那么電容器是什么?

接著就來說一說當電源裝上電容器后的情況。

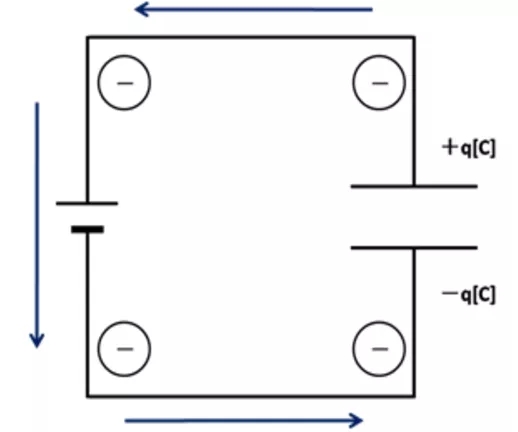

<電容器是停車場>電容器能夠儲蓄電荷。將電路比作成道路的話，電容器就好比停車場。電路正端和負端必定儲蓄著相同的電荷數。

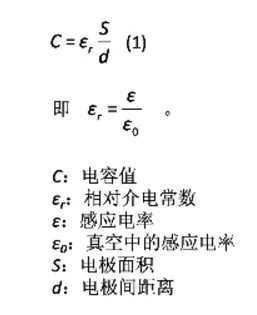

<電容有儲存電荷的能力>電容器能儲存多少的電荷的標準叫做電容值，電容值由(1)式所示。由(1)式可知，①電極面積S擴大 ②電極間的距離縮短 ③使用誘電率高的材料，可增大容值。

電容的單位是SI單位系的F(法拉)。將1V電壓(電位差)給予某導體，儲存1C(庫倫)的電荷時，電容值為1F。

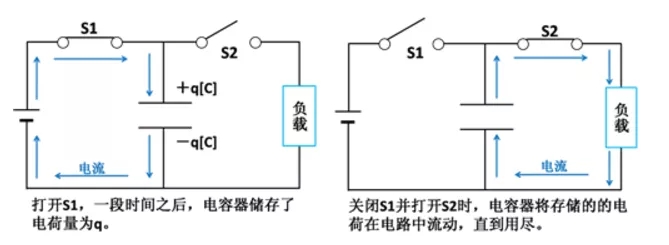

<電容器的工作>電容器儲存的電荷在開關S1為OFF，S2為ON的時候，向負載電流流動。

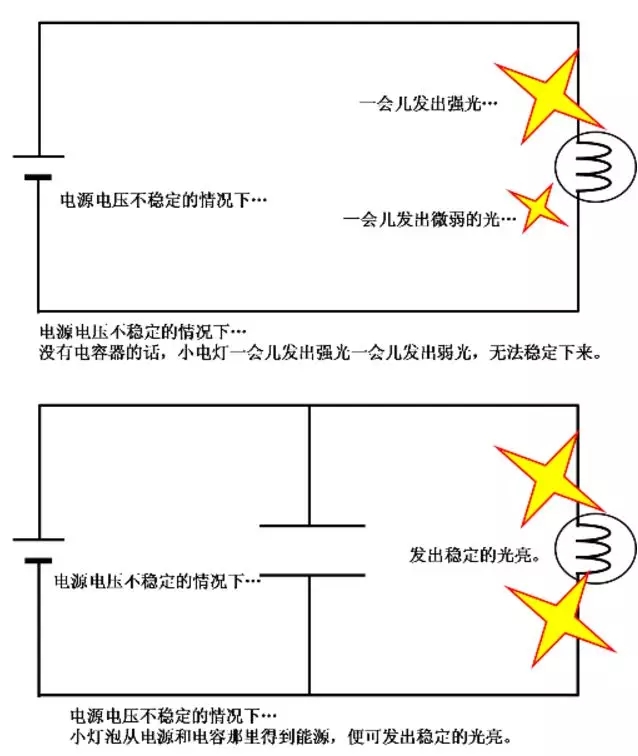

根據電容的狀態，電源電壓不穩定的情況下，穩定的電燈發光。

<電容阻斷直流電，僅可通交流電>電容不可通直流電，如果重復充電、放電，在電容中將會反復流動充電電流和放電電流。這種現象可通過電容的外觀觀察電流是否流經電容。



由于這些特征所，使得電路中用到許多的電容。配合它的用途，選擇適合的產品是有必要的。











下面再通過10個動圖演示電容工作原理、電容傳感器原理：

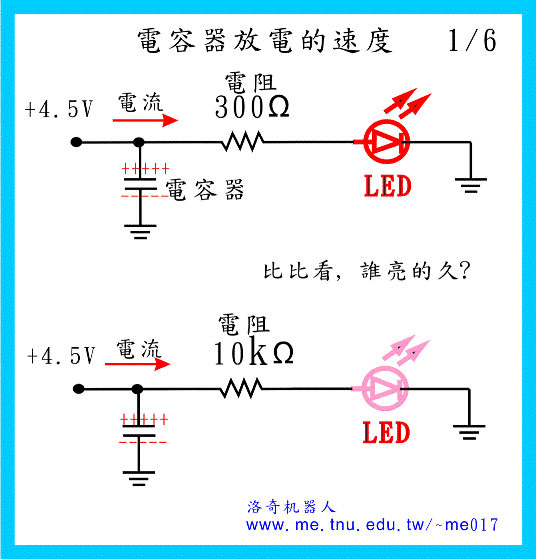

1、電容充放電實驗

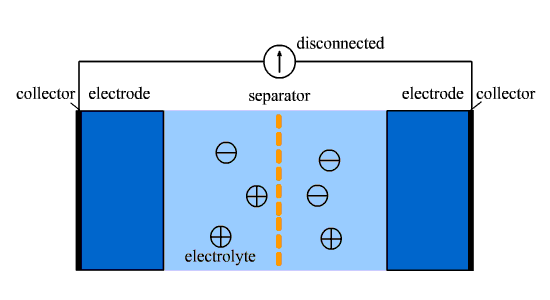

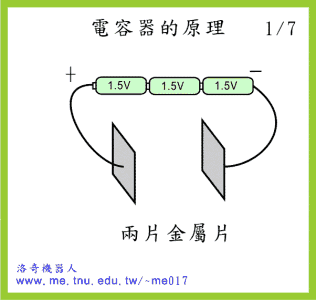

2、電容工作原理

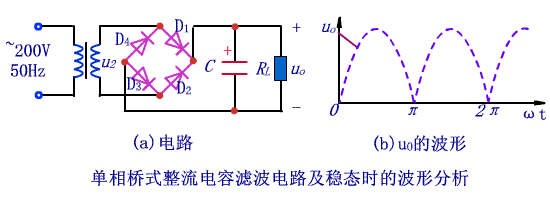

3、電容濾波電路工作原理

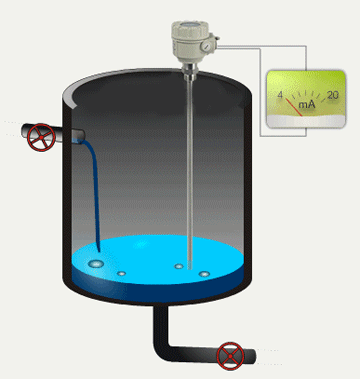

4、電容式液位計

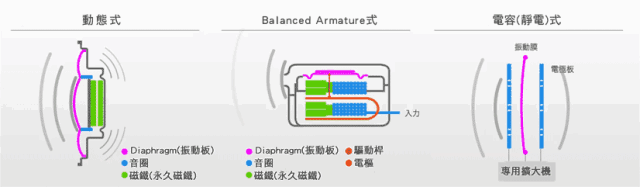

5、電容式傳聲器工作原理

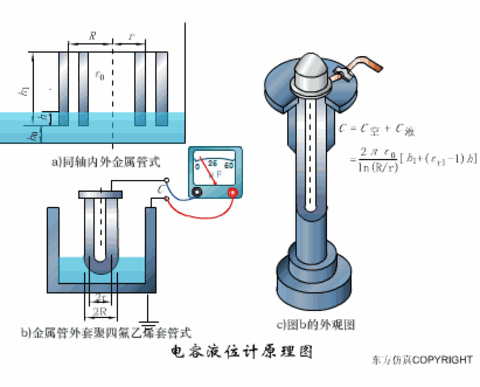

6、電容式液位計原理

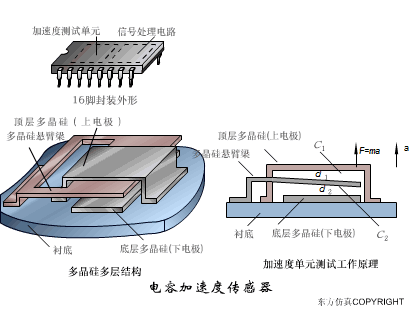

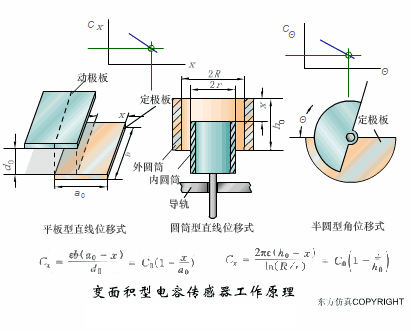

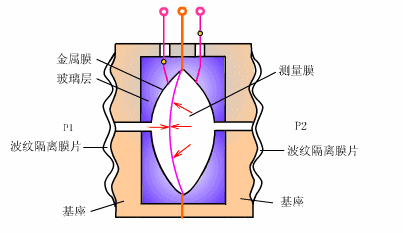

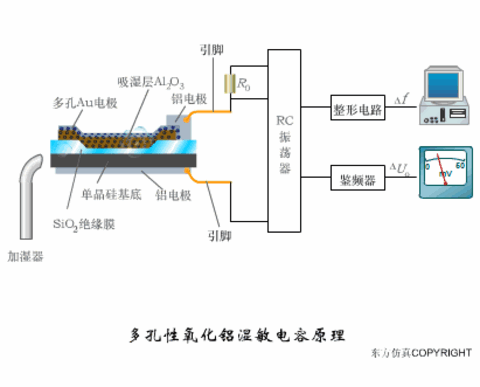

7、電容傳感器原理
