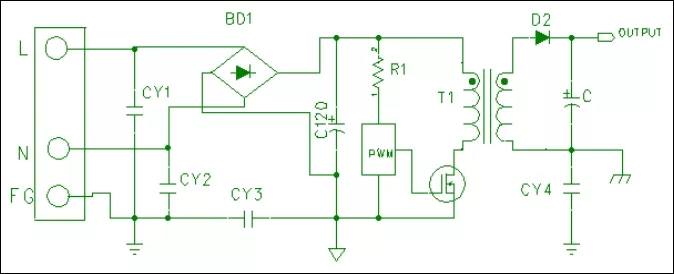

開關電源基本原理圖



1.一次電路(Primary Circuit) ：

直接與外部電網電源連接的.



2.二次電路(Secondary Circuit)：

位于設備內與一次側相隔離的那部分電路.



3.Y-電容(Y-Capacitor)：



跨接于一次電路與地或一,二次電路之間的高壓電容.



開關電源接地、漏電流、耐壓測試（安規）





1.接地連續性測試(Ground Continuity Test)：



A.定義：

從Inlet PG 端上通過電流至使用者可接觸的接地端,確保其阻值小于規格值,達到接地保護的功用.



B.標淮：

1.輸入電流不大于25A,(DC or AC)電壓不超過12V,時間至少3秒(TUV要求).



2.測試結果：電阻值不得大于100 mΩ.



2.接地泄漏電流測試(Earth Leakage Current Test)：



A.定義：

通過一個被安規單位(UL,TUV,CSA…)認可的“人體阻抗模擬電路”,測量當待測物 (SPS)接通電源時在可觸到的金屬部件與地之間流經人體的電流量.



B.標淮：

1.輸入電壓為額定電壓上限的106%.



2.測試結果：Class I≦3.5mA;Class II≦0.25mA.



3.耐壓測試(Dielectric Withstand Voltage Test)：



A.定義：

又稱高電壓介電測試,即 Hi-pot(High Potential)Test,從一次側對二次側(或一次側對地)之間實施高電壓以確定內部絕緣層有隔離危險電壓的功用.



B.標淮：

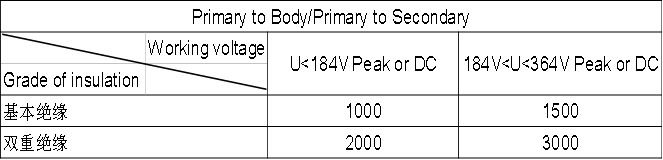

1.輸入電壓為下列所示:







2.測試結果：不可有絕緣擊穿現象(Breakdown).

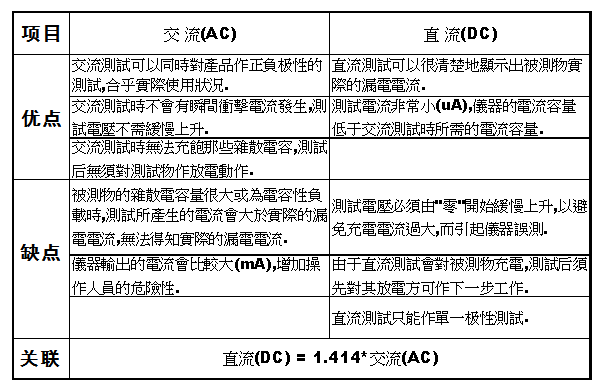

耐壓測試交流與直流之區別







耐壓測試之漏電流計算方法





1. DC 測試之漏電流設定：



DC 測試電流非常小(μA),一般一次側對二次側之間實施DC高電壓,漏電流設定:0μA~100μA.



2. AC 測試之漏電流理論計算：



計算公式：I =2π*f*V*Cy



其中：

f— 測試電壓頻率 ( 50Hz or 60Hz )

V— 測試電壓 ( unit : volt )

Cy—跨接于一次側與地或一,二次側之間的Y電容總和.



所以:Imin = 2π*f*V*Cymin

Imax = 2π*f*V*Cymax



Cy 電容計算 :：Cy =Cy1 Cy2 Cy3 …





若一次側地與二次側地之間跨接一顆Y電容(Cy0 ),則：







Y電容公差一般為 ：/-20% OR /-10%



3. 實際設定AC 測試漏電流時需考慮下列因素:



1.考慮初始漏電流 ：

初始漏電流即在無待測物狀態下,所測得的漏電流.



2.考慮Y電容公差 ：



電源工程師在選擇同一顆容量大小的Y電容時,往往有幾個型號,但其公差不一樣(有的是 /-10%;有的是 /-20%),給實際漏電流設置帶來麻煩,因此我們應該按 /-20% 公差去設定.否則須依 /-10% 公差去設定.



3.考慮實際線路中存在的分散電容,因此漏電流范圍設定：(下限取整 :上限入整)
