4引腳電解電容和普通電解電容的區別

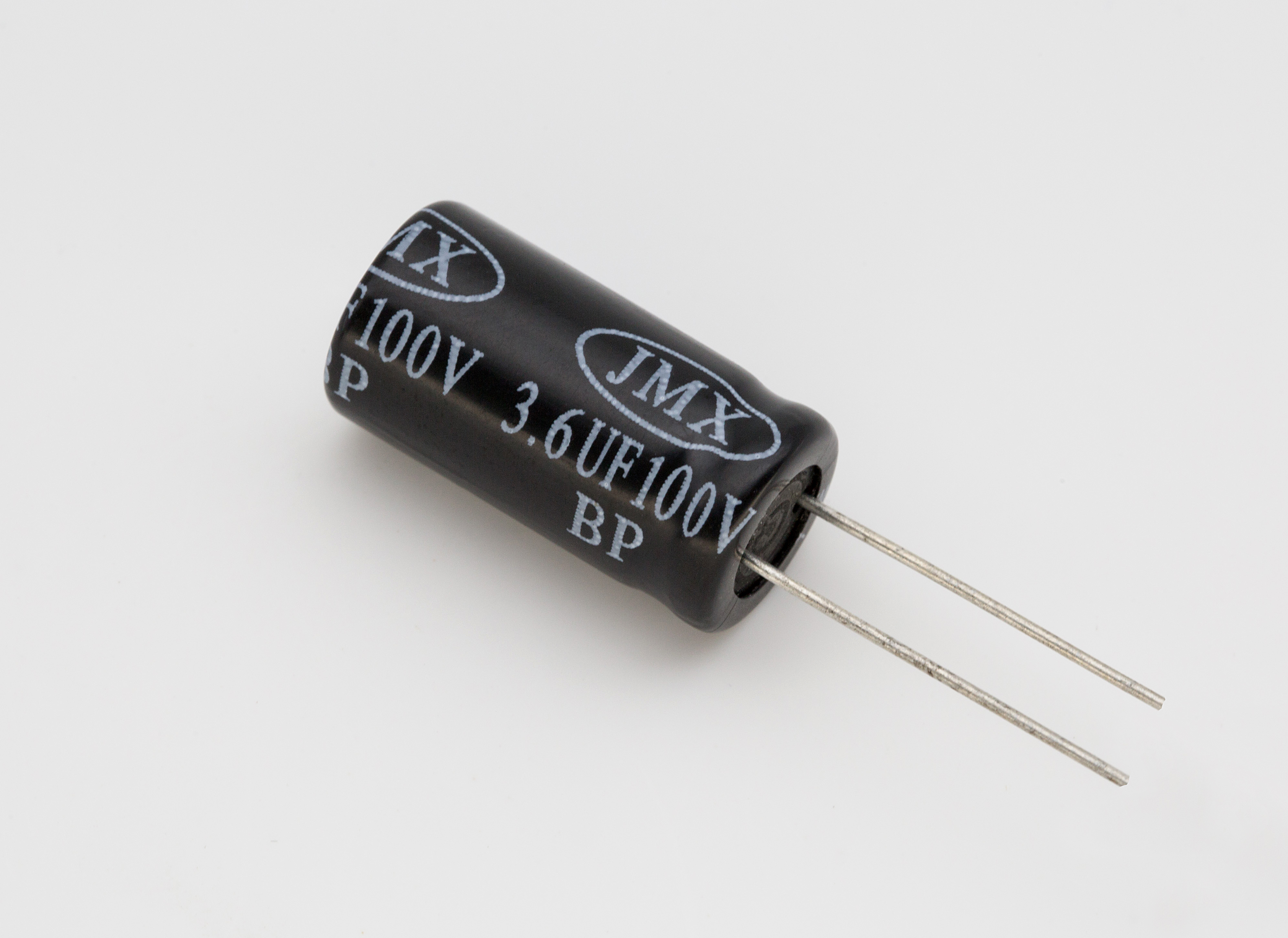

普通的鋁電解電容引腳只有2根引腳，即正極鋁片引出正極性引腳，負極鋁片引出負極性引腳。而多引腳高頻鋁電解電容的4根引腳中，正極引腳有2根，負極引腳有2根，即正極鋁片的兩端分別引出作為電容器的正極性引腳，負極鋁片的兩端也分別引出作為負極性引腳。
這種4根引腳高頻鋁電解電容的引腳連接方式與普通鋁電解電容也不同。4根引腳高頻鋁電解電容引腳連接方式是這樣的：穩壓電源的電流從四端電容的一個正極性引腳流入，經過電容內部正極鋁片，再從另一個正極性引腳流向負載，從負載返回的電流也從電容的一個負極性引腳流入，經過鋁電解電容內部的負極鋁片，再從另一個負極性引腳流向電源負端。
普通鋁電解電容接在電路中后，電流是不流過電容內部的正、負極鋁片的，多端子電解電容具有良好的高頻特性，它可以減小輸出電壓的脈動分量，可以抑制開關尖峰噪聲。高頻鋁電解電容器還有多芯的形式，它將鋁箔分成較短的若干小段，用多引出片并聯連接，這樣可以減小容抗中的電阻成分。同時，采用低電阻率的材料并用螺桿作為引出端子，以增強電容器承受大電流的能力。
